ROHRSTRUKTUR
Bogenn Plus Rohre werden durch die Verarbeitung von "erweitertes technisches Polymer auf Basis von thermoplastischem Harz" mit Extrusionstechnologie hergestellt.
PRODUKTIONSSTANDARDS
Die folgenden Standards werden bei der Herstellung von Bogenn Plus-Rohren und Fittings verwendet.
DIN EN ISO 15874 Kunststoffrohrsysteme – PPR Rohre
DIN 8077/88 Polypropylenrohre
DIN EN ISO 15875 Kunststoffrohrsysteme - Pex Rohre
DIN EN ISO 22391 Kunststoffrohrsysteme - Pert Rohre
DIN EN ISO 228 Rohrgewinde
DIN EN 1254 Kupfer und Kupferlegierungen
DVGW W 544 Kunststoffrohre für Trinkwasserinstallationen
DVGW W 534 Fittings für Trinkwasserinstallationen
PRODUKTIONSBEREICH

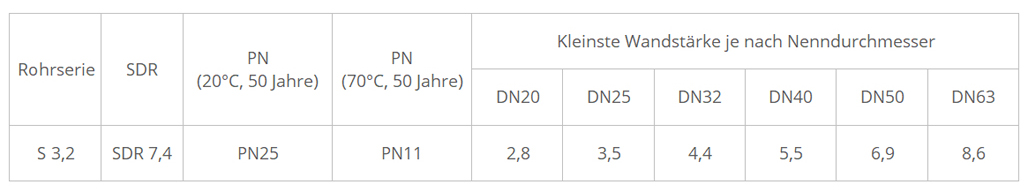

Bogenn Plus Rohre werden im Bereich von Ø20 - 63 mm mit den folgenden Spezifikationen hergestellt.

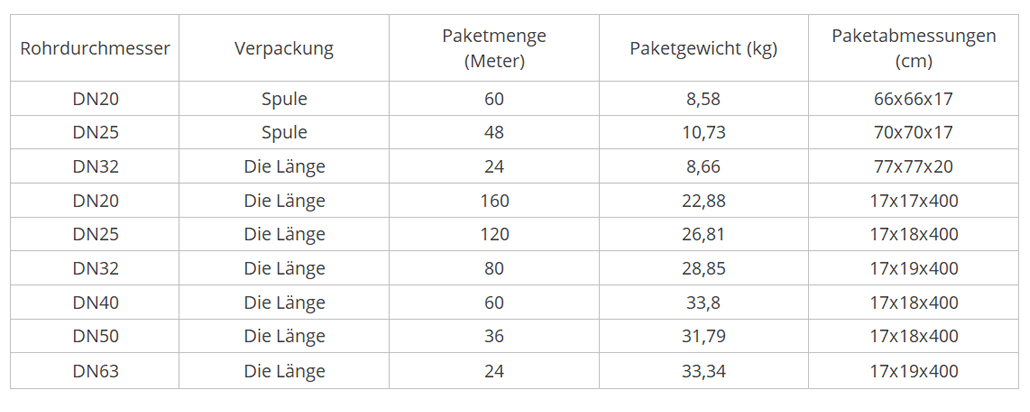

Während DN20 – Rohre mit 25 - 32 mm Durchmesser als Spulen und Längenrohre angeboten werden, werden DN40 Rohre mit 50 - 63 mm Durchmesser nur als Längenrohre hergestellt. Die Verpackungsabmessungen und Gewichte der Rohre sind unten angegeben.
Die angebotenen Rohre sind 4 Meter lang wobei Sonderwünsche des Kunden ebenfalls berücksichtigt werden.
FARBE
Bogenn Plus Rohre und Fittings werden in der Farbe wassergrün hergestellt.
VERWENDUNGSBEREICHE
Bogenn Plus Rohre werden verwendet, um kalte und heiße Flüssigkeiten innerhalb des Gebäudes zu transportieren. Hervorragende Schlagfestigkeit, Hygieneeigenschaften, eine glatte Innenfläche und eine zuverlässige Schweißmethode bieten überlegene Leistung und eine lange Lebensdauer. Vorteile wie hohe Schlagfestigkeit, insbesondere bei kaltem Wetter, schnelle Installation dank der Möglichkeit, die Rohre in Spulen zu liefern, weniger Bedarf an Fittings und die Kompatibilität mit der Muffenschweißmethode bieten einen weiten Anwendungsbereich.
HOHE SCHLAGFESTIGKEIT

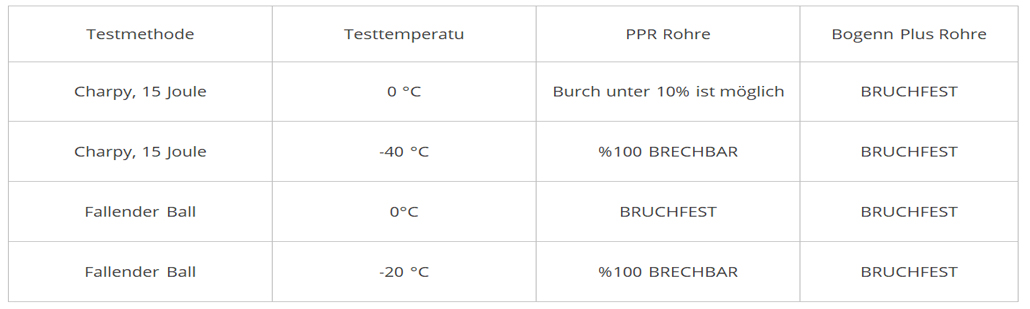

Bogenn Plus Rohre verhindern dank hoher Schlagfestigkeit auch bei niedrigen Umgebungstemperaturen Schäden, im Vergleich zu anderen bekannten PPR-Systemen.
VORTEILE
- Einfacher Transport
Bogenn Plus Rohre sind dank ihrer Spulenform einfach zu transportieren. PPR Rohre können nicht gespult werden.
- Bricht selbst bei Umgebungstemperaturen von 20 °C nicht.
Bogenn Plus Rohre haben auch bei kaltem Wetter eine hohe Schlagfestigkeit. Somit werden mögliche Schäden und Ausfälle verhindert. Der bei unter 0 °C in PPR-Rohren beobachtete Übergang zur Glasstruktur ist in Bogenn Plus Rohren nicht vorhanden.
- Hohe Rissbeständigkeit
Kunststoffrohre sind in aufgrund von Tensiden wie Alkoholen, Seifen, Farben und feuchtigkeitshaltigen Substanzen ständig inneren und äußeren Belastungen ausgesetzt. Wenn diese mit dem Temperaturfaktor kombiniert werden, verformen sich die Rohre, was zu Rissen führt. Bogenn Plus Rohre zeigen eine ausgezeichnete Beständigkeit gegen diese Effekte dank sehr hoher Rissbeständigkeit.
- Flexibel und leicht formbar
Bogenn Plus Rohre bieten aufgrund ihrer Flexibilität eine einfache Installation.
- Geringer Bedarf an Fittings
Mit Bogenn Plus Rohren wird der Bedarf an Kupplungen, Kurven und Bögen reduziert.
- Minimales Risiko nach der Installation
Eines der größten Risiken nach der Installation besteht darin, dass die Installation Stößen und Schäden ausgesetzt ist, die durch andere Arbeiten auf der Baustelle verursacht werden. Bogenn Plus Rohre minimieren diese Risiken danke der hohen Elastizität.
- Gesenkte Materialkosten
Installationen mit Bogenn Plus-Rohren verursachen 15% weniger Materialkosten im Vergleich zu PPR-Rohren.
- Gesenkte Arbeitskosten
Bei Anwendungen mit Bogenn Plus-Rohren werden im Vergleich zu PPR-Rohren bis zu 35% Arbeitskosten gespart.
VERBINDUNGSMETHODEN UND FITTINGS
Bogenn Plus Rohre werden durch Muffenschweißen (oder sogenanntes Schmelzschweißen) verbunden. Für die Verbindung sollten Schweißplatten, die speziell von unserer Firma entwickelt wurden, verwendet werden. Zur korrekten Anwendung der Verbindungsmethode, sollten die Richtlinien und Standards unseres Unternehmens berücksichtigt werden. Die beim Muffenschweißverfahren angewandten und akzeptierten allgemeinen Standards sind DVS-Standards.
Unser Unternehmen bietet seinen Kunden alle Arten Fittings an, die für die Installation erforderlich sind (Kupplung, Winkelstück, Einzel-, Gewindeübergangsteile usw.). Bogenn Plus Fittings werden aus demselben Rohstoff wie die Rohre hergestellt.
ZU BEACHTENDE PUNKTE
Bei Transport, Lagerung, Montage etc. von Bogenn Plus Rohren und Fittings sollten die folgenden Kriterien und einschlägigen nationalen Vorschriften berücksichtigt werden.
- Stöße sollten bei Transport, Lagerung und Montage von Bogenn Plus Rohren und Fittings verhindert werden.
- Bogenn Plus Rohre und Fittings sind nicht beständig gegen UV-Strahlen (Ultraviolett). Bei Langzeitlagerung und Anwendungen, die nach der Installation UV-Strahlen ausgesetzt sind, sollten die erforderlichen Vorsichtsmaßnahmen getroffen werden.
- Die Muffenschweißmethode, die beim Verbinden von Bogenn Plus Rohren und Fittings verwendet wird, sollte gemäß den einschlägigen Rechtsvorschriften durchgeführt werden. Bei Umgebungstemperaturen von 5 °C und darunter sollte das Muffenschweißen vermieden und erst fortgesetzt werden, wenn die notwendigen Maßnahmen getroffen wurden.
- Für das Muffenschweißen sollten nur von unserer Firma entwickelte Schweißwerkzeuge verwendet werden.
- Mögliche Wärmeausdehnungen sollten vorhergesehen und die notwendigen Maßnahmen getroffen werden.
- Es sollten Maßnahmen getroffen werden, um das Einfrieren der Flüssigkeit in der Anlage und eine Beschädigung der Rohre aufgrund hohen Drucks zu verhindern.
- Für abgeschlossene Installationen sollte eine Installationsdruckprüfung gemäß DIN 1998 durchgeführt und diese aufgezeichnet werden.
- Andere sonstige Maßnahmen sollten getroffen werden, um Schäden durch die noch nicht fertigen Bauarbeiten zu vermeiden.
