ROHRSTRUKTUR
Bogenn Microduct Rohre werden im Extrusionsverfahren in speziell entwickelten Produktionslinien hergestellt. Sie haben eine glatte Außenfläche und eine gerillte Innenfläche. Bogenn Microduct Rohre werden aus Polyethylen hoher Dichte (HDPE) hergestellt. Die Schutzhülle, die die Rohrbündel zusammenhält, kann je nach Kundenwunsch aus Polyethylen (PE) oder Polypropylen (PP) hergestellt werden.
PRODUKTIONSSTANDARDS
Die folgenden Standards werden bei der Herstellung von Bogenn Microduct Rohren verwendet.
DIN 16874 HDPE Rohre– Eingebettete Telekommunikation
DIN 16876 HDPE Rohre – Kabelschutzrohre
DIN 8074/75 Polyethylenrohre
DIN EN 12201 Kunststoffrohrleitungen aus Polyethylen
DIN EN 60794 – 1 Glasfaserkabel (Färbung)
ROHSTOFF

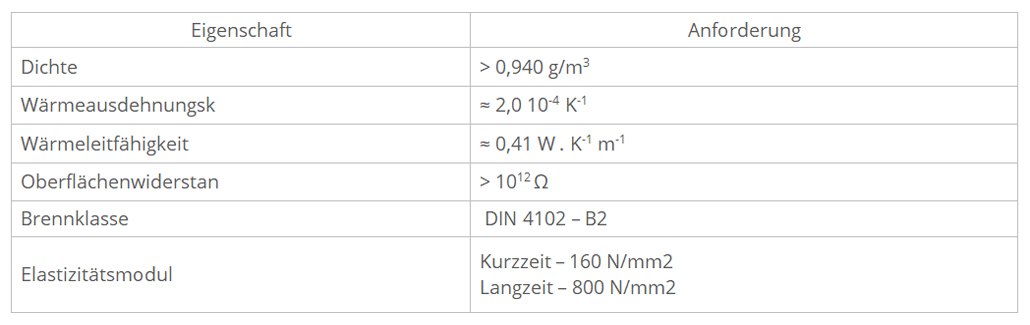

Die Eigenschaften des HDPE-Rohmaterials, das bei der Herstellung von Microduct Rohren verwendet wird, sind nachstehend angegeben. Unser Unternehmen produziert nur mit Rohstoffen, die den Standards entsprechen.
PRODUKTIONSBEREICH

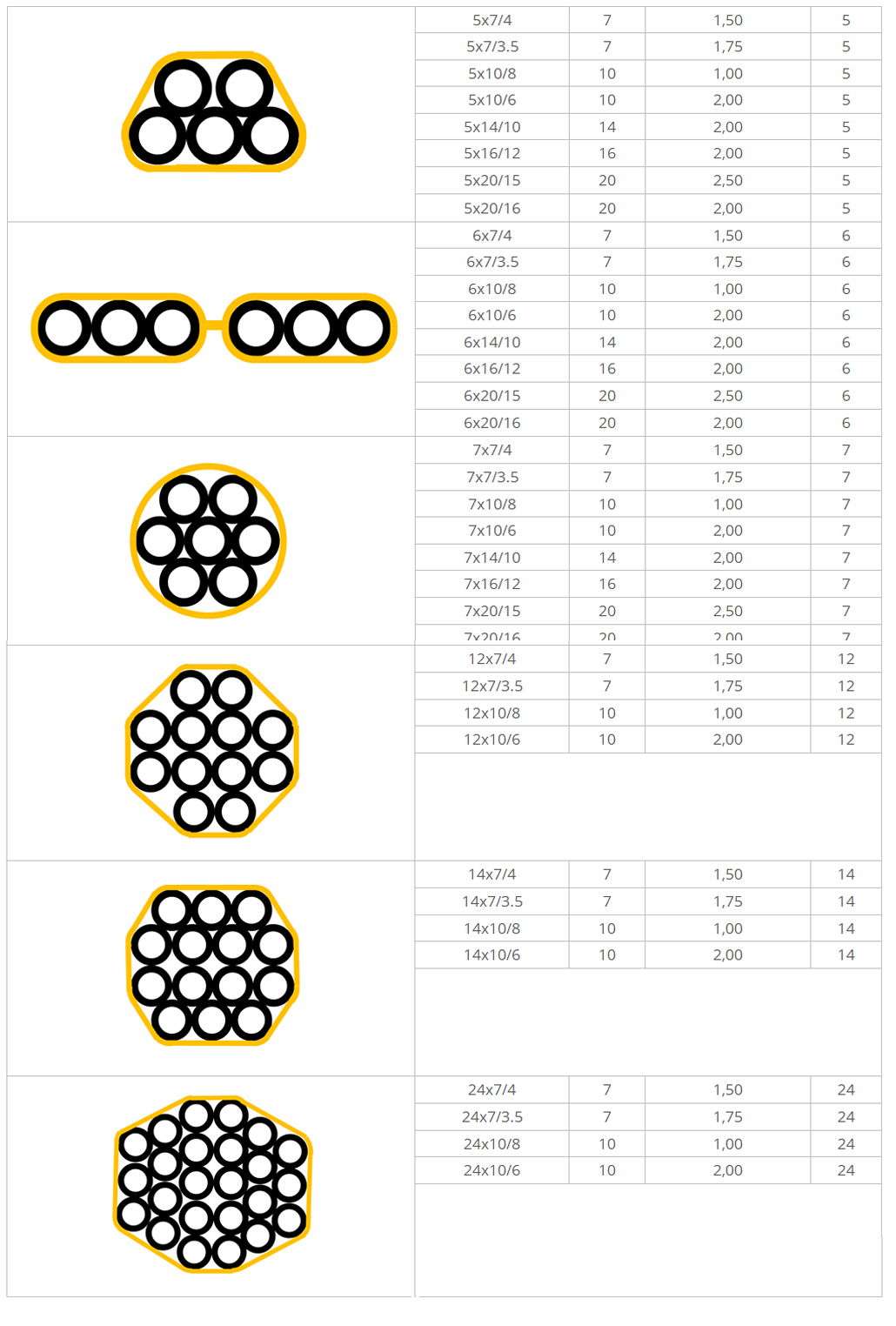

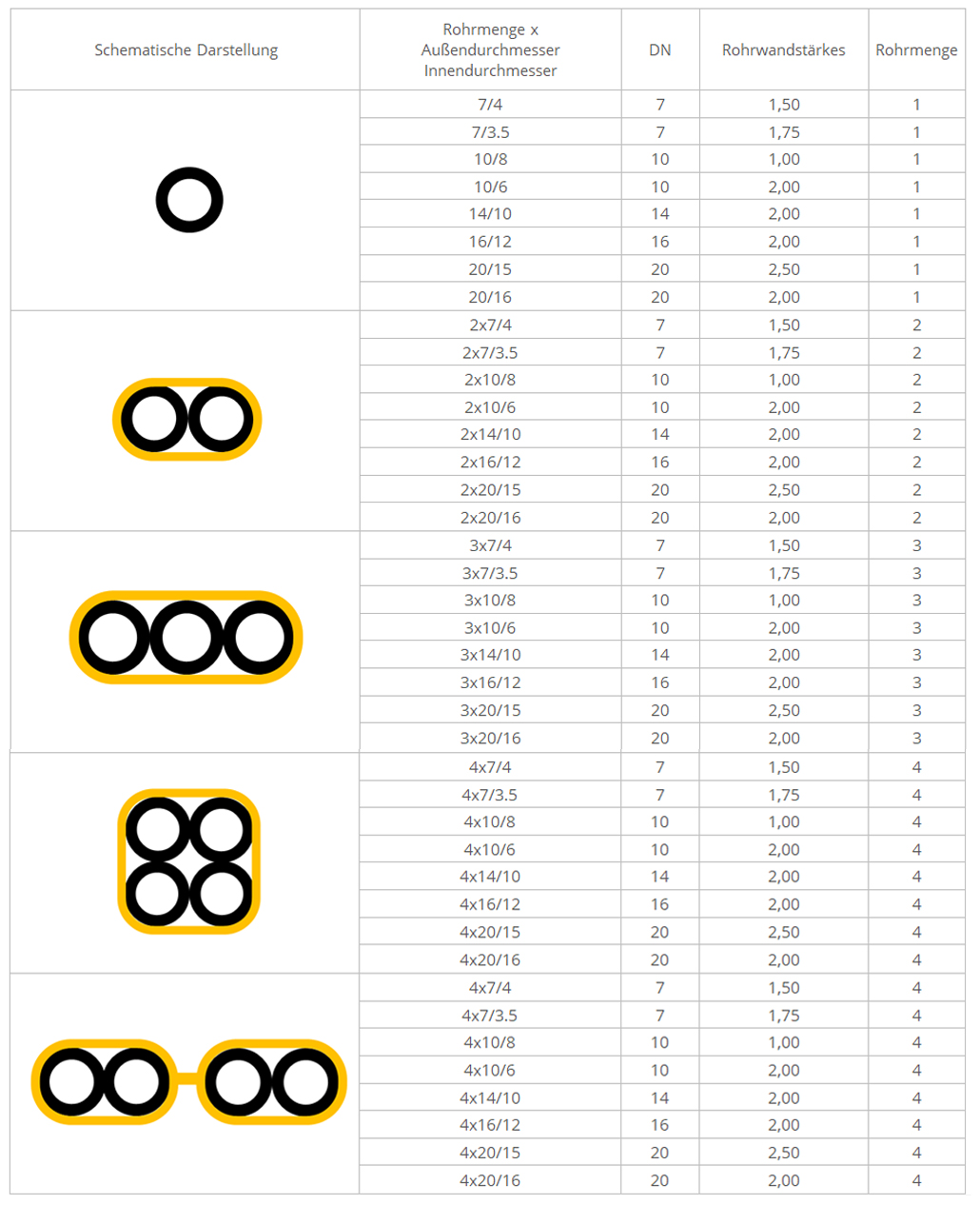

Bogenn Microduct Rohre werden als Einzel- oder Mehrfachrohr (Multiduct) wie 2er, 3er, 4er, 5er, 6er, 7er, 12er, 14e und 24er zwischen Ø7 und Ø25 mm hergestellt. Schematische Darstellungen der Produkte sind nachstehend angegeben.
FARBE
Bogenn Microduct Rohre werden transparent hergestellt und mit Streifen versehen. Die Streifenfarben sind nachstehend angegeben.
ABMESSUNGEN UND GEWICHT

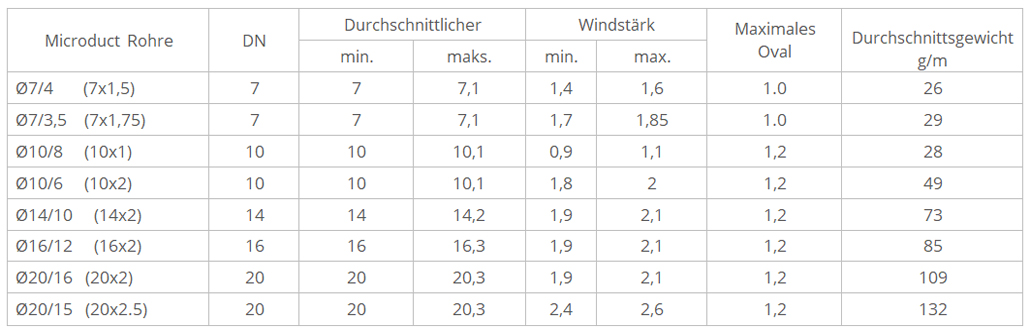

Abmessungen und Gewichte der Bogenn Microduct Rohre sind unten angegeben.
VERWENDUNGSBEREICHE
Bogenn Microduct Rohre werden für Glasfaserkabel der Telekommunikationsbranche eingesetzt. Sie können direkt in unterirdischen Anwendungen oder in Kabelschutzrohranwendungen gemäß den Richtlinien und den einschlägigen Gesetzen verwendet werden. Durch die gerillte Innenfläche können die Glasfaserkabel in das Rohr geführt werden.
LIEFERUNG
Bogenn Microduct Rohre werden in Spulen oder Trommeln gemäß den Kundenanforderungen und technischen Anforderungen geliefert. Die Rohrlängen variieren je nach Lieferart und Rohrdurchmesser, und Sonderwünsche der Kunden werden berücksichtigt.
VERBINDUNGSMETHODEN UND FITTINGS
Schnelle Übergangsstücke werden zum Verbinden von Bogenn Microduct Rohren verwendet.
QUALITÄTSKONTROLLE
Bogenn Microduct Rohre werden von der Abnahme des Rohmaterials bis zum Versand des Endprodukts nach dem Qualitätsverfahren kontrolliert. Die für die Rohre angewendeten Kontrollen und Tests sind nachstehend zusammengefasst,
- Kontrolle von Aussehen, Oberfläche, Farbe und Markierung
- Geometrische Kontrollen
- Schmelzdurchfluss (MFI), DIN EN ISO 1133-1
- Längenänderung, DIN EN ISO 2505
- Beständigkeit gegen äußere Einwirkungen, DIN 16876
- Hydrostatischer Drucktest (170 h - 80 °C), DIN 16874
- Hydrostatischer Drucktest (2 h - 35 °C), DIN 16876
ZU BEACHTENDE PUNKTE
Bei Transport, Lagerung, Montage etc. von Bogenn Microduct/Multiduct Rohren sollten die folgenden Kriterien und einschlägigen nationalen Vorschriften berücksichtigt werden.
- Bogenn Microduct/Multiduct Rohre sollten bei Transport, Lagerung und Montage gegen Beschädigungen wie Schnitte, Stechen, Quetschen etc. geschützt werden. Die Rohre dürfen nicht auf dem Boden hergezogen werden.
- Die zum Anschluss der Rohre verwendeten Fittings müssen den einschlägigen Normen und Vorschriften entsprechen.
- Die installierten Anlagen müssen gemäß den einschlägigen Gesetzen und Normen geprüft und die durchgeführten Prüfungen aufgezeichnet werden.
- Relevante Standards und Vorschriften sollten bei unterirdischen Anwendungen berücksichtigt werden.
- Andere sonstige Maßnahmen sollten getroffen werden, um Schäden durch die noch nicht fertigen Bauarbeiten zu vermeiden.
