ROHRSTRUKTUR



Bogenn PE-RT Rohre werden in verschiedenen Ausführungen produziert. Die Eigenschaften von einschichtigen, dreischichtigen und fünfschichtigen Rohren sind nachstehend angegeben.

Einschichtige Bogenn PE-RT-Rohre werden universal aus PE-RT-Rohmaterial (Polyethylen mit erhöhter Temperaturbeständigkeit) hergestellt.

3-Schichtige Bogenn PE-RT-Rohre bestehen aus, von innen nach außen, PE-RT, Kleber und Sauerstoffbarriere (EVOH).

5-Schichtige Bogenn PE-RT-Rohre bestehen aus, von innen nach außen, PE-RT, Kleber, Sauerstoffbarriere (EVOH), Kleber und PE-RT.



PRODUKTIONSSTANDARDS



Die folgenden Standards werden bei der Herstellung von Bogenn PE-RT Rohren verwendet.

Kunststoffrohrleitungssysteme DIN EN ISO 22391 - aus Polyethylen mit hoher Temperaturbeständigkeit (PE-RT)



PRODUKTIONSBEREICH

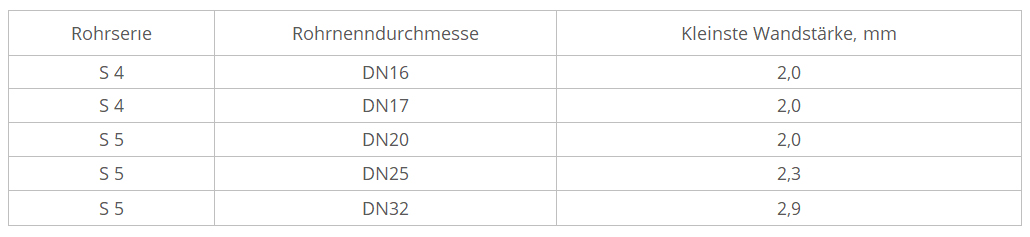

Bogenn PE-RT Rohre werden im Bereich von Ø16 - 32 mm mit den folgenden Spezifikationen hergestellt. Rohre werden als Spulen hergestellt und die Spulenlängen werden nach Kundenwunsch bestimmt.  Je nach Durchmesser sind nachfolgend die kleinsten Wandstärken angegeben.





FARBE



Bogenn PE-RT Rohre werden transparent und in den Farben türkis und rot hergestellt.



VERWENDUNGSBEREICHE



Bogenn PE-RT Rohre werden verwendet, um kalte und heiße Flüssigkeiten innerhalb des Gebäudes zu transportieren. Dank ihrer Eigenschaften, die den Hygienekriterien entsprechen, können sie in Heiz- und Kühlsystemen mit Sauerstoffbarriere sowie in Trinkwasseranlagen eingesetzt werden. Die Anwendungsgebiete der Rohre sind sehr weitgreifend, sie können in Innenanwendungen wie zum Beispiel Heizsystemen mit Heizkörpern, Oberflächenheizungs-/Kühlsystemen, Sanitäranwendungen und Hamam-Sauna Heizanwendungen und in Außenanwendungen wie Rasenheizung und Vereisungsschutzsystemen auf dem Bürgersteig verwendet werden.

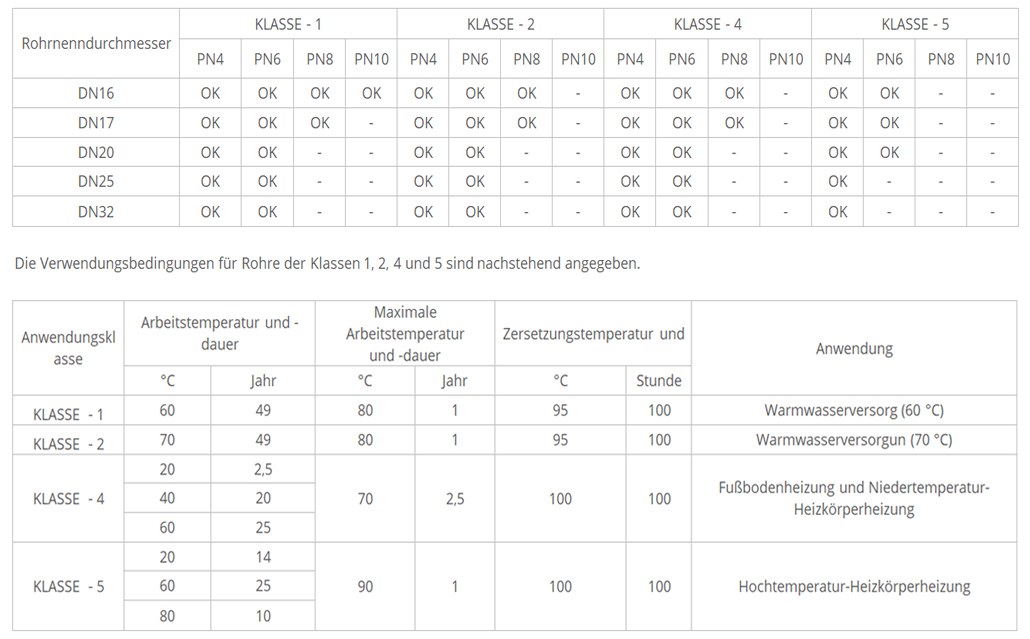

Gemäß des Standards DIN EN ISO 22391 werden Bogenn PE-RT Rohre in den folgenden Anwendungsklassen und Auslegungsdrücke verwendet.





Die Verwendungsbedingungen für Rohre der Klassen 1, 2, 4 und 5 sind nachstehend



VERBINDUNGSMETHODEN UND FITTINGS



Bogenn PE-RT-Rohre sollten mit Fittings versehen werden, die für die mechanische Verbindung geeignet sind.



ZU BEACHTENDE PUNKTE



Bei Transport, Lagerung, Montage etc. von Bogenn PE-RT Rohren sollten die folgenden Kriterien und einschlägigen nationalen Vorschriften berücksichtigt werden.



- Anwendungen, die mechanische Schäden verursachen (Quetschen, Kratzen, Aufprall), sollten während des Transports, der Lagerung und der Montage von Bogenn PE-RT Rohren vermieden werden.

- Bogenn PE-RT Rohre sind nicht beständig gegen UV-Strahlen (Ultraviolett). Bei Lang- und Kurzzeitlagerungen sollten die entsprechenden Maßnahmen getroffen werden.

- Mögliche Wärmeausdehnungen sollten vorhergesehen und die notwendigen Maßnahmen getroffen werden.

- Es sollten Maßnahmen getroffen werden, um das Einfrieren der Flüssigkeit in der Anlage und eine Beschädigung der Rohre aufgrund hohen Drucks zu verhindern.

- Für abgeschlossene Installationen sollte eine Installationsdruckprüfung gemäß DIN 1998 durchgeführt und diese aufgezeichnet werden.

- Andere sonstige Maßnahmen sollten getroffen werden, um Schäden durch die noch nicht fertigen Bauarbeiten zu vermeiden.
